Veel 3D-printproblemen ontstaan door verkeerde koeling, niet door gebrek aan ervaring. Terwijl beginners vaak denken dat meer koeling altijd beter is, blijkt het tegenovergestelde waar: te sterke airflow veroorzaakt kromtrekken bij ABS, terwijl te weinig koeling bij PLA leidt tot druipende overhangs. Koeling is essentieel in FDM 3D-printen om het geëxtrudeerde filament snel te laten stollen. Dit artikel onthult de werking, variatie en toepassingen van koeling, zodat je typische beginners- en expertfouten voorkomt en consistent hoogwaardige prints produceert.
Inhoudsopgave
- Waarom is koeling bij 3D-printen zo belangrijk?
- Hoe werkt koeling bij FDM 3D-printers?
- Afhankelijkheid van koeling per filamentmateriaal
- Expertinzichten: airflow, plaatsing en praktische valkuilen
- Praktijk: zo pas je koeling gericht toe
- Ontdek printoplossingen die optimale koeling ondersteunen
- Veelgestelde vragen over koeling bij 3D-printen
Belangrijkste Inzichten
| Punt | Details |
|---|---|
| Koeling voorkomt printfouten | Correcte koeling zorgt ervoor dat details scherp blijven en warping vermindert. |
| Elke materiaalsoort vereist eigen koeling | PLA, PETG en ABS vragen om specifiek ingestelde ventilatorsnelheden. |
| Airflow en plaatsing zijn cruciaal | De richting en locatie van de fan hebben meer impact dan alleen de snelheid. |
| Gecontroleerde na-koeling belangrijk | Langzaam afkoelen na het printen voorkomt barsten in technische onderdelen. |
Waarom is koeling bij 3D-printen zo belangrijk?
Koeling bepaalt letterlijk of je print slaagt of mislukt. Het bevordert de directe stolling van filament zodra het de nozzle verlaat, waardoor het materiaal zijn vorm behoudt voordat zwaartekracht of warmte het vervormt. Zonder adequate koeling druipt gesmolten filament naar beneden, ontstaan er lelijke strings tussen onderdelen en verliezen overhangs hun definitie.
De impact op printkwaliteit is meetbaar significant. Proper cooling reduces surface roughness met maar liefst 37%, wat resulteert in gladder oppervlak en scherpere details. Dit verschil is vooral zichtbaar bij complexe geometrieën met bruggen en uitstekende elementen die zonder ondersteuning printen.
Kritieke voordelen van correcte koeling:
- Voorkomt vervormen en kromtrekken tijdens het printproces
- Optimaliseert details zoals overhangs en bridges zonder extra supports
- Vermindert stringing en oozing tussen printbewegingen
- Zorgt voor consistente laaghechting zonder zwakke punten
- Verbetert algemene oppervlaktekwaliteit en dimensionale nauwkeurigheid
De Flashforge AD5X multicolor en FLSUN SR 3D printer demonstreren hoe geavanceerde koelsystemen deze voordelen maximaliseren. Materiaalafhankelijkheid speelt hierbij een cruciale rol: PLA vereist agressieve koeling voor optimale resultaten, terwijl PETG matige airflow nodig heeft en ABS juist minimale koeling verdraagt. Een technisch artikel over koeling legt uit waarom deze verschillen bestaan en hoe je ze in je voordeel gebruikt.
Pro-tip: Test altijd nieuwe filamentrollen met verschillende koelstanden voordat je aan belangrijke prints begint. Zelfs binnen hetzelfde materiaaltype kunnen merken en kleuren anders reageren op koeling.

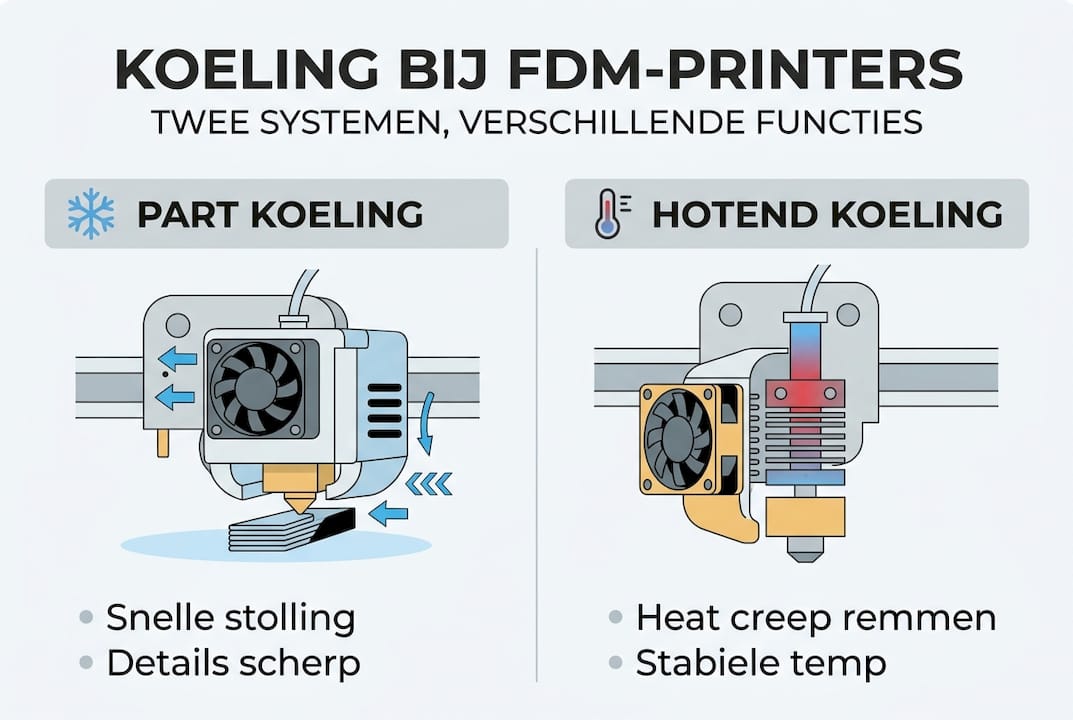

Hoe werkt koeling bij FDM 3D-printers?
Er bestaan twee fundamenteel verschillende koelsystemen in elke FDM-printer, elk met een specifieke functie. Part cooling fans richten zich op het net geëxtrudeerde filament en versnellen de stolling ervan. Hotend cooling fans daarentegen koelen de heat break en voorkomen dat warmte omhoog kruipt naar de cold end, wat heat creep veroorzaakt.
Mechanisme: Part cooling fans koelen het filament na extrusie, hotend cooling voorkomt heat creep. Dit onderscheid is cruciaal omdat beide systemen verschillende problemen oplossen. Part cooling bepaalt je printkwaliteit, terwijl hotend cooling de betrouwbaarheid van je extrusiesysteem garandeert.
Innovatieve oplossingen zoals heat pipes verbeteren de efficiëntie van hotend cooling aanzienlijk. Heat creep reductie ~8% met heat pipes toont aan dat passieve koeltechnieken actieve fans effectief ondersteunen. Deze combinatie voorkomt filament softening in de cold end, wat anders leidt tot verstoppingen en inconsistente extrusie.
| Koeltype | Primaire functie | Typische fansnelheid | Effect bij falen |
|---|---|---|---|
| Part cooling | Filament stolling | 0-100% variabel | Druipen, slechte overhangs |
| Hotend cooling | Heat creep preventie | 100% constant | Clogs, inconsistente extrusie |
| Bed cooling | Temperatuurstabiliteit | Passief/actief | Warping, eerste laag problemen |
De Flashforge collectie en Anycubic toestellen integreren beide koelsystemen slim in hun ontwerp. Optimale airflow voorkomt printproblemen op zowel micro- als macroschaal, van oppervlakteruwheid tot structurele zwakheden.
"De meeste printproblemen die gebruikers toeschrijven aan slechte kalibratie of filamentkwaliteit, zijn eigenlijk het gevolg van suboptimale koelinstellingen. Eén simpele aanpassing in fansnelheid kan het verschil maken tussen een mislukte en perfecte print."
Een publicatie rond heat pipe cooling bevestigt dat moderne koeltechnieken steeds geavanceerder worden. Voor hobbyisten betekent dit dat nieuwere printers betrouwbaarder presteren, maar ook dat oudere modellen met simpele upgrades significant verbeterd kunnen worden.
Afhankelijkheid van koeling per filamentmateriaal
Elk filamentmateriaal heeft unieke thermische eigenschappen die radicaal verschillende koelinstellingen vereisen. PLA kristalliseert snel en profiteert van agressieve koeling, terwijl ABS juist langzaam moet afkoelen om interne spanningen te minimaliseren. Deze fundamentele verschillen negeren leidt gegarandeerd tot printproblemen.
Koeladvies per materiaal: PLA 80-100%, PETG 30-60%, ABS 0-20% vormt de basis voor succesvolle prints. Deze percentages zijn geen absolute waarden maar startpunten voor verdere optimalisatie. Factoren zoals printsnelheid, laagdikte en omgevingstemperatuur beïnvloeden de ideale koelinstellingen.
Materiaalspecifieke koelinstellingen:
- PLA: Maximale koeling (80-100%) voor scherpe details en gladde oppervlakken, minimaal risico op warping
- PETG: Matige koeling (30-60%) om laaghechting te behouden terwijl stringing wordt voorkomen
- ABS: Minimale koeling (0-20%) om kromtrekken te vermijden, bij voorkeur in gesloten printruimte
- TPU: Lage tot matige koeling (20-40%) afhankelijk van hardheid en printsnelheid
- Nylon: Zeer lage koeling (0-10%) vanwege hoge krimp en warping gevoeligheid
| Materiaal | Fan % eerste lagen | Fan % rest print | Kritieke factor | Typisch probleem bij verkeerde koeling |
|---|---|---|---|---|
| PLA | 0-50% | 80-100% | Overhang kwaliteit | Druipen, slechte bruggen |
| PETG | 0-30% | 30-60% | Laaghechting | Stringing of zwakke lagen |
| ABS | 0% | 0-20% | Warping preventie | Kromtrekken, loslatende hoeken |
| TPU | 20-30% | 30-50% | Flexibiliteit behoud | Inconsistente extrusie |
De Anycubic printers bieden uitgebreide controle over fansnelheid per laag, wat essentieel is voor deze materiaalverschillen. Verkeerde instellingen veroorzaken niet alleen esthetische problemen maar ook structurele zwakheden die pas na gebruik zichtbaar worden.
Pro-tip: Begin altijd met 0% koeling voor de eerste 3-5 lagen, ongeacht het materiaal. Dit garandeert optimale bedhechting en voorkomt dat hoeken loslaten tijdens het printen. Verhoog daarna geleidelijk naar de aanbevolen waarde voor je specifieke materiaal.
Aanpasbaarheid is crucialer dan het volgen van standaardinstellingen. Een PLA-print met veel overhangs vereist mogelijk 100% koeling, terwijl een massief object met 60% al perfecte resultaten geeft. Experimenteer systematisch en documenteer wat werkt voor jouw specifieke combinatie van printer, materiaal en geometrie.
Expertinzichten: airflow, plaatsing en praktische valkuilen
De richting en plaatsing van airflow bepaalt vaak meer dan de fansnelheid zelf. Fan placement en airflow direction zijn belangrijker dan snelheid; post-print slow cooling reduceert stress. Een fan die van één kant blaast creëert ongelijkmatige koeling, wat resulteert in asymmetrische krimp en dimensionale onnauwkeurigheden.
Dual fan setups of goed ontworpen ducting zorgen voor uniforme airflow rondom de nozzle. Dit voorkomt dat één zijde van je print sneller afkoelt dan de andere, wat vooral kritiek is bij grote prints waar temperatuurverschillen van enkele graden al zichtbare effecten hebben. Sommige printers gebruiken ringvormige ducts die 360 graden dekking bieden.
Kritieke plaatsingsprincipes voor optimale koeling:
- Richt airflow direct op het net gedeponeerde filament, niet op de nozzle zelf
- Positioneer fans zo dat ze de printbed temperatuur minimaal beïnvloeden
- Vermijd turbulentie door fans te ver van het printoppervlak te plaatsen
- Gebruik symmetrische airflow voor dimensionale nauwkeurigheid
- Test airflow met rooktests om dode zones te identificeren
Een verrassende ontdekking toont aan dat non-uniforme fan convectie kan printbedtemperatuur beïnvloeden tot -18,5°C. Dit verklaart waarom sommige prints mysterieus loslaten tijdens het printen, ondanks correcte bed temperatuur instellingen. De interactie tussen part cooling en bed temperatuur is complexer dan de meeste gebruikers beseffen.
Pro-tip: Controleer of je part cooling fan het printbed niet direct raakt, vooral bij de eerste lagen. Plaats indien nodig een simpele deflector of pas de fan duct aan om airflow weg te leiden van het bed. Dit simpele trucje voorkomt veel eerste laag problemen.
Na-koeling buiten de printer is een ondergewaardeerde techniek voor technische prints. Door prints langzaam te laten afkoelen in een gesloten ruimte of zelfs in de uitgeschakelde printer, minimaliseer je interne spanningen die anders tot barsten leiden. Dit is vooral relevant voor grote ABS of nylon prints waar snelle temperatuurwisselingen catastrofaal zijn.
"De beste koelstrategie is niet de meest agressieve, maar de meest gecontroleerde. Graduele temperatuurveranderingen produceren consistent betere resultaten dan extreme koeling, ongeacht het materiaal."
De Flsun T1 Pro printer demonstreert hoe moderne printers deze principes integreren met intelligente fan controle en optimale duct ontwerpen. Koelingsexpertise van specialisten toont aan dat zelfs kleine aanpassingen in airflow management dramatische kwaliteitsverbeteringen opleveren.
Praktijk: zo pas je koeling gericht toe
Het toepassen van theoretische kennis vereist systematisch experimenteren met je specifieke setup. Begin met het testen van diverse fanstanden voor elk nieuw filament, zelfs als je denkt het materiaal te kennen. Variaties tussen merken, kleuren en zelfs productieruns kunnen verschillende optimale instellingen vereisen.
Controleer airflow visueel met een rooktest of simpelweg met een stukje tissue. Identificeer dode zones waar geen of weinig airflow aankomt en pas je fan duct aan indien nodig. Veel printproblemen die complex lijken, verdwijnen zodra airflow uniform wordt verdeeld.
Praktische checklist voor materiaalspecifieke koeling:
- Bepaal basislijn fansnelheid volgens materiaaltype (PLA hoog, ABS laag)
- Test met kleine kalibratieprints voordat je grote projecten start
- Documenteer succesvolle instellingen per filamentrol voor toekomstig gebruik
- Pas koeling aan voor specifieke features (verhoog bij overhangs, verlaag bij dunne wanden)
- Monitor eerste laag hechting en pas bed/fan balans aan indien nodig
Optimalisatie van koeling verbetert detail en vermindert ruwheid meetbaar. Dit is geen eenmalige instelling maar een continu proces van verfijning naarmate je meer ervaring opdoet met verschillende materialen en geometrieën.
Stapsgewijze optimalisatiemethode:
- Print een kalibratiemodel met variabele fansnelheden per sectie
- Identificeer de optimale fansnelheid voor algemene geometrie
- Test specifiek overhangs en bridges met verhoogde koeling
- Evalueer laaghechting door testsamples te breken
- Documenteer finale instellingen en herhaal bij materiaalwisseling
Experimenteer ook met post-print afkoeling strategieën. Laat ABS prints in de uitgeschakelde printer afkoelen, plaats PETG prints op een koele ondergrond voor snellere handling, en geef nylon prints tijd om vocht op te nemen voordat je dimensionale nauwkeurigheid beoordeelt. Deze ogenschijnlijk kleine details maken het verschil tussen amateur en professionele resultaten.
De Anycubic Kobra S1 biedt uitgebreide controle over deze parameters, waardoor je systematisch kunt experimenteren zonder hardware modificaties. Gebruik deze mogelijkheden om je eigen optimale instellingen te ontwikkelen in plaats van blind standaardprofielen te volgen.
Ontdek printoplossingen die optimale koeling ondersteunen
Nu je begrijpt hoe cruciaal correcte koeling is voor printkwaliteit, wordt de keuze van hardware belangrijker dan ooit. Moderne 3D-printers integreren geavanceerde koelsystemen die de principes uit dit artikel automatisch toepassen, waardoor je consistent betere resultaten behaalt zonder constante handmatige aanpassingen.
De Anycubic Kobra 3 en Flsun T1 Pro exemplificeren hoe intelligente fan controle en optimale airflow design samenkomen in gebruiksvriendelijke systemen. Deze printers elimineren veel van het giswerk rond koelinstellingen door bewezen configuraties te combineren met aanpasbare opties voor gevorderde gebruikers.
Voor wie serieus wil investeren in kwaliteit, is het kiezen van apparatuur met doordachte koeling de logische vervolgstep. Combineer dit met de juiste filament keuze en je beschikt over een complete setup die de technieken uit dit artikel direct in praktijk brengt. Laat je adviseren over printers met geavanceerde airflow- en fansystemen die jouw specifieke printbehoeften ondersteunen.
Veelgestelde vragen over koeling bij 3D-printen
Wat gebeurt er als de koeling tijdens 3D-printen te sterk staat?
Te sterke koeling veroorzaakt slechte laaghechting omdat het materiaal te snel stolt voordat het goed kan fuseren met de vorige laag. Bij ABS: 0-20% fan om warping te voorkomen, anders ontstaan interne spanningen die tot kromtrekken en barsten leiden.
Welke koeling is het belangrijkst: part cooling of hotend cooling?
Beide zijn essentieel maar dienen verschillende doelen. Mechanisme: Part cooling fans koelen het filament na extrusie voor detail en layer bonding, terwijl hotend cooling de extruder stabiliseert en clogs voorkomt door heat creep te elimineren.
Heeft de plaatsing van de fan echt veel invloed?
Absoluut, fan placement belangrijker dan alleen snelheid omdat juiste airflow richting uniform koelen garandeert. Verkeerd geplaatste fans creëren temperatuurgradiënten die dimensionale onnauwkeurigheden en asymmetrische krimp veroorzaken, zelfs bij correcte fansnelheid.
Waarom verlagen sommige printers automatisch de fansnelheid per laag?
Dit reguleert de afkoelsnelheid zodat materiaal niet te snel stolt, wat interne stress voorkomt. Post-print slow cooling reduceert stress in technische prints door graduele temperatuurveranderingen toe te staan in plaats van thermische schokken die structurele integriteit compromitteren.
Moet ik verschillende koelinstellingen gebruiken voor verschillende kleuren van hetzelfde materiaal?
Ja, pigmenten beïnvloeden thermische eigenschappen subtiel maar meetbaar. Donkere kleuren absorberen meer warmte en vereisen vaak iets meer koeling dan lichte kleuren, terwijl transparante filamenten soms minder agressieve koeling tolereren voor optimale helderheid.
